Измерение защитных потенциалов трубопроводов
Назначение измерения защитных потенциалов
Измерение защитных потенциалов является основным методом контроля эффективности электрохимической защиты подземных и подводных металлических трубопроводов. Полученные данные позволяют определить степень защиты металла от коррозии, выявить участки недостаточной или избыточной защиты и оценить техническое состояние системы ЭХЗ.
Контроль защитных потенциалов выполняется как при вводе объекта в эксплуатацию, так и в процессе его дальнейшей эксплуатации.
Цели проведения измерений
Основными задачами являются:
- определение уровня электрохимической защиты трубопровода;
- оценка эффективности работы станций катодной защиты;
- выявление участков недозащиты и перезащиты;
- контроль соответствия параметров требованиям нормативной документации;
- определение необходимости регулировки режимов работы ЭХЗ;
- выявление дефектов изоляционного покрытия.
Что такое защитный потенциал
Защитный потенциал представляет собой разность электрических потенциалов между металлическим сооружением и электродом сравнения, установленным в грунте или воде.
При наличии достаточного защитного потенциала скорость коррозии металла существенно снижается или полностью прекращается.
Правильно выбранный уровень защитного потенциала обеспечивает надежную защиту трубопровода без риска повреждения изоляционного покрытия и возникновения побочных электрохимических процессов.
Методы измерения
Измерение потенциала «труба – земля»
Наиболее распространенный метод контроля, при котором выполняется измерение разности потенциалов между трубопроводом и медно-сульфатным электродом сравнения.

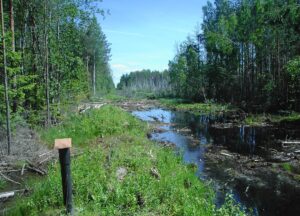

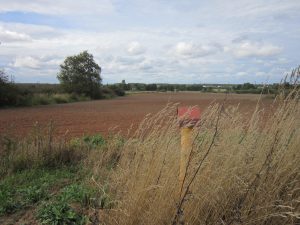

Измерения проводятся на контрольных пунктах, контрольно-измерительных колонках и специальных измерительных выводах.
Измерение поляризационного потенциала
Метод применяется для более точной оценки эффективности катодной защиты и исключения влияния омической составляющей напряжения в грунте.
Для определения поляризационного потенциала используются методы мгновенного отключения тока (Instant OFF).
Измерения в системе CIPS
Метод Close Interval Potential Survey позволяет выполнять непрерывный контроль защитных потенциалов по всей трассе трубопровода с малым шагом измерений.
Преимущества метода:
- высокая точность;
- выявление локальных зон недозащиты;
- оценка состояния изоляционного покрытия;
- возможность комплексного анализа работы ЭХЗ.
Факторы, влияющие на защитный потенциал
На результаты измерений оказывают влияние:
- состояние изоляционного покрытия;
- удельное сопротивление грунта;
- наличие блуждающих токов;
- расстояние до станции катодной защиты;
- состояние анодного заземления;
- сезонные изменения влажности грунта;
- техническое состояние электроизолирующих соединений.
Когда необходимо проводить измерения
Контроль защитных потенциалов выполняется:
- при вводе трубопровода в эксплуатацию;
- после ремонта системы ЭХЗ;
- после замены анодных заземлений;
- при изменении режимов работы станции катодной защиты;
- при проведении комплексного обследования трубопровода;
- в рамках планового мониторинга.
Комплексное обследование
Для получения объективной оценки состояния трубопровода измерение защитных потенциалов рекомендуется выполнять совместно с:
- обследованием методом CIPS;
- диагностикой методом DCVG;
- обследованием методом PCM;
- проверкой электроизолирующих соединений;
- обследованием станций катодной защиты;
- оценкой состояния изоляционного покрытия.
Комплексный подход позволяет выявить причины снижения эффективности электрохимической защиты и определить приоритетные участки для ремонта.
Результаты работ
По результатам измерений заказчику предоставляется технический отчет, включающий:
- таблицы измеренных потенциалов;
- схемы контрольных точек;
- анализ эффективности ЭХЗ;
- выявленные отклонения;
- рекомендации по регулировке системы катодной защиты;
ООО «Газэнергоимпорт» выполняет измерение защитных потенциалов трубопроводов, обследование систем электрохимической защиты и комплексную диагностику подземных коммуникаций с применением современных приборов и технологий контроля.
