Обследование станций катодной защиты

Назначение обследования станций катодной защиты

Станции катодной защиты являются основным элементом системы электрохимической защиты подземных и подводных металлических сооружений от коррозии. Надежная работа станций катодной защиты обеспечивает поддержание защитных потенциалов на трубопроводах и предотвращает развитие коррозионных повреждений.

Обследование станций катодной защиты позволяет оценить техническое состояние оборудования, проверить соответствие рабочих параметров проектным значениям и определить эффективность защиты трубопровода.

Цели обследования

Основными задачами обследования являются:

проверка технического состояния станции катодной защиты;
измерение выходного напряжения и тока;
контроль режимов работы выпрямителя;
оценка эффективности работы анодного заземления;
проверка кабельных линий;
определение соответствия параметров требованиям нормативной документации;
анализ эффективности электрохимической защиты трубопровода.

СКЗ3

Когда необходимо проводить обследование

Обследование станций катодной защиты рекомендуется выполнять:

при вводе объекта в эксплуатацию;
после капитального ремонта;
после модернизации оборудования;
при снижении защитных потенциалов;
при выявлении коррозионных повреждений;
в рамках планового технического обслуживания.

Состав работ

Визуальный осмотр оборудования

Проводится проверка:

корпуса станции;
выпрямительных блоков;
силовых кабелей;
клеммных соединений;
системы заземления;
средств защиты и автоматики.

Контроль электрических параметров

Измеряются:

выходное напряжение;
выходной ток;
напряжение сети питания;
коэффициент загрузки оборудования;
сопротивление цепей.

Проверка анодного заземления

Выполняется:

измерение сопротивления анодного заземления;
контроль распределения защитного тока;
оценка степени износа анодной системы;
анализ эффективности работы анодного поля.

Контроль защитных потенциалов

Проводится измерение потенциалов трубопровода относительно медно-сульфатного электрода сравнения для оценки эффективности работы станции.

Проверка электроизолирующих соединений

Выполняется контроль состояния электроизолирующих фланцев и соединений, обеспечивающих правильное распределение защитного тока.

Основные неисправности станций катодной защиты

В ходе обследования наиболее часто выявляются:

снижение выходного тока;
повреждение кабельных линий;
неисправность выпрямителей;
обрыв дренажных цепей;
деградация анодного заземления;
пробой электроизолирующих соединений;
нарушение контактов и соединений.

Результаты обследования

По итогам работ заказчик получает технический отчет, содержащий:

параметры работы станции катодной защиты;
результаты измерений;
оценку технического состояния оборудования;
перечень выявленных дефектов;
рекомендации по ремонту и модернизации;
заключение о работоспособности системы ЭХЗ.

Преимущества регулярного обследования

Периодический контроль станций катодной защиты позволяет:

повысить надежность трубопроводов;
предотвратить развитие коррозии;
снизить эксплуатационные затраты;
увеличить срок службы оборудования;
своевременно выявлять неисправности системы ЭХЗ.

ООО «Газэнергоимпорт» выполняет обследование станций катодной защиты, контроль параметров электрохимической защиты и оценку эффективности работы систем ЭХЗ на магистральных, промысловых и технологических трубопроводах. Работы выполняются с использованием современных измерительных приборов и действующих нормативных требований.

СКЗ

Почему выбирают ООО «Газэнергоимпорт»

Наши специалисты имеют практический опыт обследования объектов нефтегазовой, энергетической и промышленной отрасли.

Мы выполняем:

обследование станций катодной защиты;
контроль защитных потенциалов;
диагностику анодных заземлений;
проверку электроизолирующих соединений;
оценку эффективности электрохимической защиты;
аудит систем ЭХЗ;
разработку рекомендаций по модернизации и повышению эффективности защиты.

Комплексный подход позволяет выявлять причины снижения эффективности системы электрохимической защиты и предлагать технически обоснованные решения по их устранению.

Часто задаваемые вопросы

Как часто необходимо обследовать станции катодной защиты?

Рекомендуется проводить обследование не реже одного раза в год, а также после ремонта, модернизации или при обнаружении признаков снижения эффективности защиты.

Нужно ли отключать станцию для обследования?

В большинстве случаев нет. Основная часть измерений выполняется без вывода оборудования из эксплуатации.

Какие параметры измеряются?

Измеряются выходное напряжение, ток, защитные потенциалы, сопротивление анодного заземления, состояние электроизолирующих соединений и другие эксплуатационные параметры.

Какие документы получает заказчик?

Заказчик получает подробный технический отчет с результатами измерений, перечнем выявленных дефектов, фотографиями и рекомендациями по ремонту или настройке оборудования.

Можно ли определить причину недостаточной защиты трубопровода?

Да. Комплексное обследование позволяет установить, связано ли снижение защитных потенциалов с неисправностью станции, анодного заземления, кабельных линий, электроизолирующих соединений или повреждением изоляционного покрытия трубопровода.

Нормативные документы

Обследование выполняется с учетом требований действующих нормативных документов, включая:

ГОСТ 9.602;
ГОСТ Р 51164;
ГОСТ 9.908;
ISO 15589-1;
ISO 15589-2;
проектной документации объекта;
эксплуатационной документации оборудования.

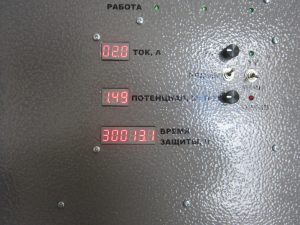

СКЗ2
