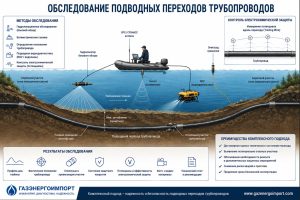

Обследование подводных переходов трубопроводов.
Подводные переходы трубопроводов относятся к наиболее ответственным участкам линейных объектов. Воздействие водной среды, размыв и перемещение донных грунтов, повреждение защитного покрытия, изменение проектного положения трубопровода и развитие коррозионных процессов могут привести к снижению надежности и возникновению аварийных ситуаций.
Компания «Газэнергоимпорт» выполняет комплексное обследование подводных переходов трубопроводов (ППТ) через реки, каналы, водохранилища и другие водные преграды.
Обследование позволяет определить фактическое техническое состояние перехода, выявить потенциально опасные участки и получить исходные данные для оценки необходимости ремонта, дополнительной защиты или дальнейшего мониторинга.
Задачи обследования подводных переходов
В зависимости от конструкции перехода, условий эксплуатации и поставленных заказчиком задач обследование может включать:
- определение фактического положения трубопровода;
- определение глубины залегания относительно поверхности дна;
- выявление оголенных и провисающих участков;
- обнаружение участков размыва и изменения рельефа дна;
- поиск посторонних объектов в зоне трубопровода;
- оценку состояния защитного покрытия;
- выявление зон возможного развития наружной коррозии;
- контроль эффективности электрохимической защиты;
- измерение потенциала трубопровода;
- обследование береговых участков;
- определение координат обнаруженных дефектов и аномалий;
- фото- и видеофиксацию состояния объекта;
- подготовку технического отчета и рекомендаций.
Методы обследования
Для получения наиболее достоверной информации целесообразно использовать несколько взаимодополняющих методов диагностики.
Гидролокационное обследование
Гидролокаторы бокового обзора позволяют исследовать поверхность дна и выявлять оголенные участки трубопровода, размывы, посторонние предметы и другие особенности подводного рельефа.
Полученные данные могут использоваться для построения карты обследуемого участка и определения зон, требующих дополнительного контроля.
Батиметрическая съемка
Промеры глубин позволяют определить фактический рельеф дна в районе подводного перехода.
На основании результатов батиметрии выявляются:
- размывы;
- наносы донных отложений;
- изменение русла;
- потенциально опасные участки перехода.
При проведении повторных обследований возможно сравнение результатов и оценка динамики изменения рельефа дна.
Определение положения трубопровода
Специализированное трассопоисковое и геофизическое оборудование применяется для определения фактической трассы трубопровода и глубины его залегания.
Результаты измерений позволяют сопоставить фактическое положение трубопровода с проектными данными и определить участки возможного смещения или недостаточного заглубления.
Подводная видеодиагностика
Визуальное обследование может выполняться водолазами или с использованием телеуправляемых необитаемых подводных аппаратов — ROV.
Видеодиагностика позволяет непосредственно оценить состояние доступной поверхности трубопровода, балластирующих устройств и других элементов перехода, а также документировать обнаруженные повреждения.
Магнитометрическое (геомагнитное) обследование
Магнитометрическое (геомагнитное) обследование проводится с целью контроля напряжений трубопровода, пригрузов и т.д.
Контроль электрохимической защиты
Особое значение при обследовании металлических подводных трубопроводов имеет оценка эффективности электрохимической защиты от коррозии.
В зависимости от конструкции объекта и технической возможности проведения измерений выполняются:
- измерение потенциала трубопровода относительно электрода сравнения;
- определение распределения защитного потенциала вдоль перехода;
- оценка эффективности катодной защиты;
- выявление участков с недостаточным уровнем поляризации;
- определение влияния береговых сооружений и смежных металлических конструкций;
- анализ возможного влияния блуждающих токов.
Для морских и протяженных подводных трубопроводов может применяться метод Trailing Wire Survey с использованием подводного электрода сравнения.
Метод позволяет получать распределение потенциала вдоль трассы и выявлять участки, требующие более детального обследования.
Обследование изоляционного покрытия
Повреждение изоляционного покрытия существенно увеличивает ток, необходимый для обеспечения катодной защиты, и создает условия для развития локальной коррозии.
Поэтому данные о состоянии покрытия целесообразно анализировать совместно с результатами измерения потенциалов и параметров системы электрохимической защиты.
Комплексный анализ позволяет локализовать потенциально опасные зоны и определить участки для дополнительного обследования.
Обследование береговых участков
Береговые зоны являются одними из наиболее сложных участков подводного перехода.
Здесь могут наблюдаться:
- интенсивные процессы размыва;
- изменение уровня грунта;
- механические воздействия;
- повреждения защитного покрытия;
- недостаточное заглубление трубопровода;
- повышенная коррозионная активность грунта;
- воздействие блуждающих и наведенных токов.
При необходимости выполняются измерения удельного электрического сопротивления грунта, потенциалов трубопровода и другие электрометрические исследования.
Комплексный подход
Наиболее достоверную оценку состояния подводного перехода дает совместный анализ результатов нескольких методов.
Например, обнаруженный гидролокатором участок изменения рельефа дна сопоставляется с фактическим положением трубопровода, результатами видеодиагностики и данными контроля электрохимической защиты.
Такой подход позволяет не просто обнаружить аномалию, а определить ее возможное влияние на безопасность дальнейшей эксплуатации трубопровода.
Результаты обследования
По результатам работ заказчик получает технический отчет, который в зависимости от объема обследования может содержать:
- описание объекта и условий проведения работ;
- примененные методы и оборудование;
- фактическую трассу подводного перехода;
- результаты промеров глубин;
- данные о заглублении трубопровода;
- координаты выявленных аномалий;
- результаты контроля электрохимической защиты;
- фото- и видеоматериалы;
- схемы и графики;
- оценку выявленных дефектов и потенциально опасных участков;
- рекомендации по дополнительному контролю, ремонту и мониторингу.
Какие трубопроводы мы обследуем
Комплексная диагностика может применяться для:
магистральных газопроводов;
нефтепроводов и нефтепродуктопроводов;
промысловых трубопроводов;
водоводов;
технологических трубопроводов;
морских и речных трубопроводов;
дюкеров и других подводных коммуникаций.
Почему важно комплексное обследование
Отдельный метод диагностики не всегда позволяет получить полную информацию о техническом состоянии подводного перехода.
Совместное применение гидролокации, батиметрии, трассопоисковых методов, подводной видеодиагностики и контроля электрохимической защиты позволяет значительно повысить достоверность оценки состояния объекта.
Компания «Газэнергоимпорт» формирует программу обследования с учетом конструкции трубопровода, условий его эксплуатации, характеристик водной преграды и технической задачи заказчика.
