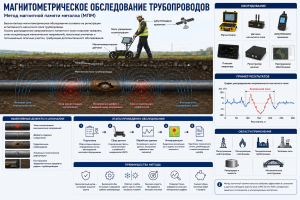

Магнитометрическое обследование

Бесконтактное магнитометрическое (геомагнитное) обследование или метод магнитной памяти металла позволяет выявить аномалии в магнитном поле над трубопроводом с помощью магнитометрической аппаратуры. Аномалии в магнитном поле образуются в результате магнитоупругого эффекта в зонах концентрации напряжений (ЗКН) в стальной трубе трубопровода. Скачкообразное (возможно без смены знака) изменение магнитного поля свидетельствует о повышении уровня напряжений в трубопроводе, всплеск может указывать на наличие локального дефекта в зонах сварного соединения или основного металла, а также на наличие посторонних ферромагнитных предметов рядом с трубопроводом. В качестве аномальных рассматриваются зоны, где изменение напряженности магнитного поля составляет 25% и более от фонового значения.

Геомагнитное обследование трубопровода, в котором отсутствуют искусственно наведенные магнитные поля, выполняют как при его работе, так и при ремонте. Полученная информация о распределении магнитного поля записывается в память прибора с привязкой этих показаний к географическим координатам в контрольных точках. По этим данным составляют схемы распределения напряженности магнитного поля на обследованных участках трубопровода и проводят анализ полученных результатов.

Метод является бесконтактным и может выполняться в любое время года. Часто применяется совместно с диагностикой ЭХЗ.

Контактный магнитометрический метод применяют для контроля одинаковых деталей, лопаток турбин, а также для поиска зон концентрации напряжений металла трубопроводов и при контроле сварных стыков без снятия изоляционного покрытия.

Цели магнитометрического обследования

Магнитометрическое обследование позволяет:

выявить зоны концентрации напряжений;
обнаружить потенциально опасные участки трубопровода;
определить места для контрольных шурфов;
повысить эффективность комплексной диагностики;
сократить объем земляных работ;
оценить изменения напряженного состояния металла;
определить участки, требующие дополнительного неразрушающего контроля.

Когда необходимо выполнять обследование

Магнитометрическую диагностику рекомендуется проводить:

при плановом техническом обследовании трубопроводов;
перед капитальным ремонтом;
после аварийных ситуаций;
при продлении срока эксплуатации;
после строительства в охранной зоне трубопровода;
при подозрении на развитие стресс-коррозионных повреждений;
после выявления дефектов другими методами контроля.

Объекты обследования

Метод применяется для обследования:

магистральных газопроводов;
нефтепроводов;
продуктопроводов;
тепловых сетей;
технологических трубопроводов;
резервуаров;
сварных соединений;
стальных конструкций;
сосудов, работающих под давлением.

Используемое оборудование

При обследовании используются:

магнитометры;
приборы магнитной памяти металла (МПМ);
датчики напряженности магнитного поля;
GPS-приемники;
регистраторы данных;
специализированное программное обеспечение для обработки результатов.

Какие дефекты позволяет выявить метод

Во время обследования могут быть обнаружены:

зоны концентрации механических напряжений;
локальные пластические деформации;
потенциальные очаги разрушения;
дефекты сварных соединений;
неоднородность структуры металла;
последствия перегрузок;
влияние остаточных напряжений;
расположенные рядом ферромагнитные предметы.

Преимущества метода

Бесконтактная магнитометрическая диагностика обладает рядом преимуществ:

не требует вскрытия грунта;
выполняется без нарушения работы трубопровода;
позволяет обследовать большие участки за короткое время;
применяется в любое время года;
хорошо сочетается с другими методами диагностики;
помогает сократить объем контрольных вскрытий;
снижает стоимость обследования.

Ограничения метода

При интерпретации результатов необходимо учитывать, что на распределение магнитного поля могут влиять:

расположенные рядом линии электропередачи;
железнодорожные пути;
металлические сооружения;
арматура железобетонных конструкций;
остаточная намагниченность металла после изготовления или ремонта;
сторонние ферромагнитные предметы.

Поэтому результаты магнитометрического обследования рекомендуется анализировать совместно с данными других методов диагностики.

Результаты обследования

По итогам работ заказчику предоставляются:

карта магнитных аномалий;
графики распределения напряженности магнитного поля;
координаты выявленных аномальных зон;
оценка потенциальной опасности;
рекомендации по выполнению контрольных шурфов;
предложения по дополнительному неразрушающему контролю;
технический отчет.

Почему выбирают ООО «Газэнергоимпорт»

ООО «Газэнергоимпорт» выполняет бесконтактное магнитометрическое обследование трубопроводов и резервуаров с использованием современных приборов магнитной памяти металла и магнитометрических комплексов. Полученные результаты сопоставляются с данными CIPS, DCVG, PCM, ультразвукового контроля и измерений защитных потенциалов, что позволяет объективно оценить техническое состояние объекта и определить участки, требующие дополнительного обследования или ремонта.
