Блуждающие токи

Что такое блуждающие токи

Блуждающими токами называют электрические токи, протекающие в земле, воде или металлических конструкциях вне предусмотренных проектом электрических цепей. При попадании на подземные металлические сооружения блуждающие токи способны вызывать интенсивную электрохимическую коррозию и существенно сокращать срок службы трубопроводов.

Проблема блуждающих токов особенно актуальна для городских инженерных сетей, магистральных трубопроводов, нефтегазовых объектов, железнодорожной инфраструктуры и промышленных предприятий.

Источники блуждающих токов

Наиболее распространёнными источниками являются:

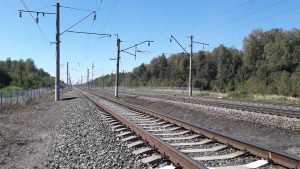

электрифицированный железнодорожный транспорт;
метрополитен;
трамвайные линии;
системы постоянного тока промышленных предприятий;
высоковольтные линии электропередачи;
системы электрохимической защиты;
сварочное оборудование;
силовые электрические установки.

Механизм коррозионного воздействия

При прохождении блуждающего тока через трубопровод возникают зоны входа и выхода тока.

В местах выхода тока из металла в окружающую среду происходит интенсивное растворение металла и развивается электрохимическая коррозия.

Даже небольшие по величине блуждающие токи способны привести к образованию локальных коррозионных повреждений и сквозных дефектов трубопровода.

Признаки воздействия блуждающих токов

На наличие блуждающих токов могут указывать:

ускоренное развитие коррозии;
локальные язвенные повреждения металла;
нестабильные защитные потенциалы;
повышенная скорость разрушения трубопровода;
неэффективная работа системы электрохимической защиты;
частые аварии на отдельных участках сети.

Обследование блуждающих токов

Измерение потенциалов

Проводится контроль потенциалов сооружения относительно электрода сравнения с регистрацией их изменения во времени.

Измерение токов

Выполняется измерение токов в дренажных цепях, кабельных соединениях и металлических конструкциях.

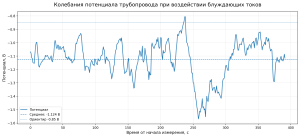

Регистрация переменных потенциалов

Используются регистраторы данных для контроля колебаний потенциалов в течение длительного времени.

Анализ взаимодействия с источниками токов

Проводится сопоставление результатов измерений с режимами работы железнодорожного транспорта, тяговых подстанций и других источников.

Комплексная диагностика трубопроводов

Для оценки влияния блуждающих токов рекомендуется выполнять обследование совместно с:

Комплексный подход позволяет установить причины возникновения коррозии и определить наиболее эффективные меры защиты.

Методы защиты от блуждающих токов

Для снижения негативного воздействия применяются:

системы катодной защиты;
электрические дренажи;
электроизолирующие фланцевые соединения;
улучшение состояния изоляционного покрытия;
системы мониторинга коррозии;
специальные схемы отвода токов.

Выбор метода защиты зависит от источника токов, характеристик объекта и результатов обследования.

Результаты обследования

По итогам работ заказчик получает:

данные измерений;
анализ источников блуждающих токов;
оценку коррозионной опасности;
рекомендации по защите сооружения;
программу дальнейшего мониторинга.

Преимущества своевременного контроля

Регулярное обследование позволяет:

предотвратить аварии;
повысить надежность трубопроводов;
сократить затраты на ремонт;
увеличить срок службы сооружений;
повысить эффективность электрохимической защиты.

ООО «Газэнергоимпорт» выполняет обследование подземных трубопроводов на воздействие блуждающих токов, измерение потенциалов, диагностику систем электрохимической защиты и разработку технических решений по защите металлических сооружений от коррозии.

Когда необходимо проводить обследование

Обследование на воздействие блуждающих токов рекомендуется выполнять в следующих случаях:

при строительстве новых трубопроводов в городской черте;
при вводе объекта в эксплуатацию;
после реконструкции систем электрохимической защиты;
при подключении новых источников постоянного тока;
после строительства или реконструкции железнодорожных и трамвайных линий;
при выявлении локальной коррозии;
при нестабильных защитных потенциалах;
при увеличении количества аварий и утечек;
в рамках планового технического обследования трубопроводов.

Объекты обследования

Работы выполняются на различных объектах инженерной инфраструктуры:

магистральных газопроводах;
нефтепроводах;
продуктопроводах;
водопроводных сетях;
тепловых сетях;
кабельных линиях;
подземных резервуарах;
объектах нефтебаз;
газораспределительных станциях;
промышленных предприятиях;
объектах железнодорожной инфраструктуры.

Используемое оборудование

Для обследования применяются современные измерительные приборы:

высокоточные цифровые вольтметры;
медно-сульфатные электроды сравнения;
регистраторы потенциалов;
регистраторы блуждающих токов;
клещи постоянного тока;
системы длительного мониторинга;
GPS-оборудование для синхронизации измерений;
специализированное программное обеспечение для обработки результатов.

Какие дефекты позволяет выявить обследование

В процессе диагностики могут быть обнаружены:

зоны выхода блуждающего тока;
участки интенсивной коррозии;
неэффективная работа электрических дренажей;
нарушения работы станции катодной защиты;
повреждения изоляционного покрытия;
нарушение работы электроизолирующих соединений;
влияние новых источников постоянного тока;
взаимное влияние соседних инженерных коммуникаций.

Основные причины появления блуждающих токов

Наиболее распространёнными причинами являются:

недостаточная изоляция рельсовых цепей;
неисправность электрических дренажей;
нарушение режимов работы тяговых подстанций;
повреждение кабельных линий;
ошибки при проектировании систем электрохимической защиты;
изменение схем электроснабжения объекта;
совместная прокладка нескольких инженерных коммуникаций.

Последствия воздействия блуждающих токов

При отсутствии своевременной диагностики воздействие блуждающих токов может привести к:

ускоренному разрушению трубопроводов;
образованию сквозных коррозионных дефектов;
утечкам нефти, газа и воды;
аварийным остановкам технологических процессов;
дорогостоящему ремонту;
сокращению срока службы сооружений;
увеличению эксплуатационных расходов;
экологическим последствиям.

Почему необходим комплексный подход

Воздействие блуждающих токов невозможно оценить только по результатам одного измерения потенциала. Для получения достоверной картины необходимо проводить комплексную диагностику с использованием нескольких методов.

Измерение защитных потенциалов позволяет определить уровень электрохимической защиты сооружения.

Обследование станций катодной защиты показывает корректность работы оборудования и достаточность защитного тока.

Контроль электроизолирующих соединений помогает исключить несанкционированное прохождение токов между отдельными участками трубопровода.

Комплексное обследование обеспечивает точное определение причин возникновения коррозии и позволяет разработать эффективные мероприятия по защите объекта.

Почему выбирают ООО «Газэнергоимпорт»

ООО «Газэнергоимпорт» выполняет обследование объектов любой сложности с применением современного измерительного оборудования и проверенных методик диагностики.

Наши специалисты проводят:

измерение потенциалов;
регистрацию блуждающих токов;
обследование станций катодной защиты;
диагностику изоляционного покрытия;
анализ коррозионной опасности;
разработку мероприятий по защите трубопроводов;
сопровождение проектов по модернизации систем электрохимической защиты.

Часто задаваемые вопросы (FAQ)

Насколько опасны блуждающие токи?

Даже небольшие по величине блуждающие токи способны вызвать интенсивную локальную коррозию металла в местах выхода тока из конструкции, что значительно увеличивает риск повреждения трубопровода.

Можно ли полностью устранить блуждающие токи?

Полностью исключить их появление не всегда возможно, особенно в районах с развитой транспортной и промышленной инфраструктурой. Однако современные методы электрохимической защиты, электрические дренажи и качественное изоляционное покрытие позволяют существенно снизить их негативное воздействие.

Как часто необходимо проводить обследование?

Периодичность определяется нормативными требованиями, условиями эксплуатации объекта и наличием потенциальных источников блуждающих токов. Для объектов повышенной ответственности рекомендуется регулярный мониторинг.

Какие документы получает заказчик?

По результатам обследования предоставляются протоколы измерений, анализ источников блуждающих токов, оценка коррозионной опасности, рекомендации по защите сооружения и технический отчет.
