Магнитопорошковый контроль (МК, MT)

Назначение магнитопорошкового контроля

Магнитопорошковый контроль (МК, Magnetic Particle Testing – MT) является эффективным методом неразрушающего контроля, предназначенным для выявления поверхностных и подповерхностных дефектов в изделиях из ферромагнитных материалов.

Метод широко применяется для контроля сварных соединений, трубопроводов, резервуаров, металлоконструкций, оборудования нефтегазовой и энергетической отрасли.

Магнитопорошковый контроль позволяет обнаруживать дефекты на ранней стадии развития и предотвращать аварийные разрушения конструкций.

Принцип метода

Контроль основан на создании магнитного поля в контролируемом объекте.

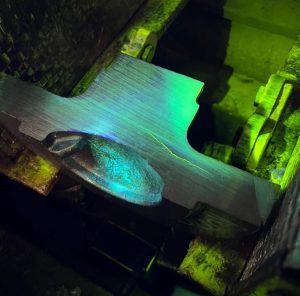

При наличии дефекта магнитный поток искажается, образуя поле рассеяния. Частицы магнитного порошка концентрируются в зоне дефекта, формируя четкую индикацию его расположения.

После нанесения магнитного порошка специалист визуально определяет наличие и характер выявленных дефектов.

Цели проведения контроля

Основными задачами магнитопорошкового контроля являются:

• выявление поверхностных трещин;
• обнаружение подповерхностных дефектов;
• контроль качества сварных соединений;
• оценка технического состояния оборудования;
• подтверждение соответствия требованиям нормативной документации;
• контроль после ремонта и сварочных работ.

Объекты контроля

Метод применяется для обследования:

• сварных соединений;
• трубопроводов;
• резервуаров;
• сосудов под давлением;
• металлоконструкций;
• мостовых конструкций;
• кранового оборудования;
• деталей машин и механизмов;
• энергетического оборудования.

Выявляемые дефекты

Магнитопорошковый контроль позволяет обнаруживать:

• поверхностные трещины;
• усталостные трещины;
• шлифовочные трещины;
• закалочные трещины;
• непровары, выходящие на поверхность;
• надрывы;
• расслоения;
• дефекты сварных соединений;
• участки концентрации напряжений.

Контроль сварных соединений

Одним из наиболее распространенных направлений применения метода является контроль сварных швов.

Проверяются:

• зона сварного шва;
• зона термического влияния;
• основной металл возле соединения.

Контроль позволяет своевременно выявлять опасные дефекты, способные привести к разрушению конструкции.

Способы намагничивания

В зависимости от формы объекта и типа дефектов применяются:

Циркулярное намагничивание

Используется для выявления продольных дефектов.

Продольное намагничивание

Применяется для обнаружения поперечных дефектов.

Комбинированное намагничивание

Позволяет выявлять дефекты различной ориентации за одну процедуру контроля.

Преимущества метода

Основными преимуществами магнитопорошкового контроля являются:

• высокая чувствительность к трещинам;
• возможность выявления подповерхностных дефектов;
• оперативность проведения работ;
• высокая достоверность результатов;
• относительно низкая стоимость контроля;
• возможность обследования объектов сложной формы.

Ограничения метода

Метод применяется только для изделий из ферромагнитных материалов:

• углеродистых сталей;
• низколегированных сталей;
• ряда специальных сплавов.

Для контроля нержавеющих аустенитных сталей, алюминия и других немагнитных материалов используются альтернативные методы контроля.

Комплексное обследование

Для повышения достоверности результатов магнитопорошковый контроль часто выполняется совместно с:

• визуальным и измерительным контролем (VT);
• капиллярным контролем (PT);
• ультразвуковым контролем (UT);
• ультразвуковой толщинометрией.

Комплексный подход позволяет получить максимально полную информацию о техническом состоянии объекта.

Результаты контроля

По итогам обследования заказчику предоставляется:

• протокол магнитопорошкового контроля;
• схема расположения дефектов;
• фотофиксация индикаций;
• результаты измерений;
• заключение о соответствии объекта требованиям нормативной документации;
• рекомендации по ремонту и дальнейшей эксплуатации.

ООО «Газэнергоимпорт» выполняет магнитопорошковый контроль сварных соединений, трубопроводов, резервуаров и металлоконструкций. Работы проводятся сертифицированными специалистами с использованием современного оборудования и соответствуют требованиям действующих нормативных документов и стандартов неразрушающего контроля.
