Визуальный и измерительный контроль (ВИК, VT)
Назначение визуального и измерительного контроля
Визуальный и измерительный контроль (ВИК, Visual Testing – VT) является базовым методом неразрушающего контроля и применяется для выявления поверхностных дефектов, оценки технического состояния оборудования, конструкций и сварных соединений без нарушения их работоспособности.
Метод позволяет обнаруживать дефекты на ранней стадии и является обязательным этапом контроля при изготовлении, строительстве, монтаже, ремонте и эксплуатации технических устройств.
Цели проведения контроля
Основными задачами ВИК являются:
- выявление поверхностных дефектов;
- контроль качества сварных соединений;
- оценка состояния металлоконструкций;
- контроль геометрических параметров;
- проверка соответствия требованиям нормативной документации;
- выявление признаков коррозии и механических повреждений;
- подготовка объекта к проведению других методов неразрушающего контроля.
Объекты контроля
Визуальный и измерительный контроль применяется на:
- трубопроводах;
- резервуарах;
- сосудах под давлением;
- металлоконструкциях;
- сварных соединениях;
- мостах;
- опорах линий электропередачи;
- промышленном оборудовании;
- объектах нефтегазовой и энергетической отрасли.
Выявляемые дефекты
В ходе обследования могут быть обнаружены:
- трещины;
- коррозионные повреждения;
- язвы и раковины;
- подрезы;
- прожоги;
- непровары;
- смещения кромок;
- деформации конструкций;
- механические повреждения;
- нарушение защитных покрытий.

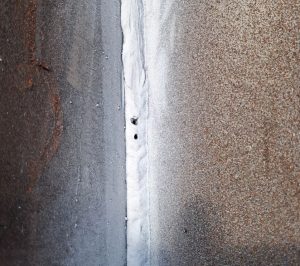

Визуальный контроль сварных соединений
Контроль сварных швов выполняется на всех этапах производства и эксплуатации.
Проверяются:
- форма и размеры шва;
- качество формирования валика;
- наличие поверхностных дефектов;
- качество зачистки;
- соответствие проектным требованиям.
Визуальный контроль является обязательным этапом перед проведением ультразвукового, радиографического, магнитопорошкового или капиллярного контроля.
Измерительный контроль
Для оценки геометрических параметров используются:
- сварочные шаблоны;
- штангенциркули;
- микрометры;
- рулетки;
- толщиномеры покрытий;
- угломеры;
- лазерные измерительные приборы.
Измерительный контроль позволяет определять:
- размеры дефектов;
- толщину элементов конструкции;
- геометрические отклонения;
- параметры сварных соединений.
Преимущества метода
Основными преимуществами ВИК являются:
- оперативность проведения работ;
- высокая информативность;
- отсутствие повреждения объекта;
- возможность контроля больших площадей;
- низкая стоимость обследования;
- обязательность применения перед другими методами НК.
Комплексное обследование
Для получения полной информации о состоянии объекта визуальный и измерительный контроль часто выполняется совместно с:
- ультразвуковым контролем (UT);
- магнитопорошковым контролем (MT);
- капиллярным контролем (PT);
- толщинометрией.
Комплексное применение методов позволяет значительно повысить достоверность оценки технического состояния оборудования.
Результаты контроля
По итогам работ заказчику предоставляется:
- протокол визуального контроля;
- ведомость выявленных дефектов;
- результаты измерений;
- фотофиксация дефектов;
- заключение о техническом состоянии объекта;
- рекомендации по ремонту или дальнейшей эксплуатации.
Области применения
ВИК широко используется при:
- строительстве трубопроводов;
- диагностике резервуаров;
- обследовании мостов;
- контроле металлоконструкций;
- техническом освидетельствовании оборудования;
- экспертизе промышленной безопасности;
- оценке коррозионного состояния объектов.
ООО «Газэнергоимпорт» выполняет визуальный и измерительный контроль трубопроводов, резервуаров, металлоконструкций и промышленного оборудования. Работы выполняются сертифицированными специалистами с использованием современных средств измерений и в соответствии с действующими нормативными требованиями.
