Капиллярный контроль (ПВК, PT)

Назначение капиллярного контроля

Капиллярный контроль (ПВК, Penetrant Testing – PT) является методом неразрушающего контроля, предназначенным для выявления поверхностных дефектов, выходящих на поверхность материала.

Метод основан на способности специальных индикаторных жидкостей проникать в мельчайшие несплошности материала под действием капиллярных сил. После обработки поверхности дефекты становятся видимыми и могут быть оценены специалистом.

Капиллярный контроль широко применяется при обследовании сварных соединений, трубопроводов, резервуаров, оборудования и металлоконструкций.

Принцип метода

Контроль выполняется в несколько этапов:

Подготовка и очистка поверхности.
Нанесение пенетранта.
Выдержка для проникновения пенетранта в дефекты.
Удаление излишков пенетранта.
Нанесение проявителя.
Осмотр поверхности и регистрация дефектов.

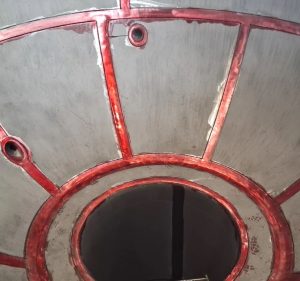

При наличии трещин или других несплошностей пенетрант выходит на поверхность через проявитель, образуя четкие индикаторные следы.

Цели проведения контроля

Основными задачами являются:

выявление поверхностных трещин;
обнаружение пор и раковин;
контроль качества сварных соединений;
проверка деталей после механической обработки;
выявление дефектов литья;
контроль после ремонта и сварки;
оценка технического состояния оборудования.

Объекты контроля

Капиллярный контроль применяется для обследования:

сварных соединений;
трубопроводов;
резервуаров;
сосудов под давлением;
деталей насосов и компрессоров;
теплообменников;
авиационных деталей;
металлоконструкций;
оборудования нефтегазовой отрасли.

Выявляемые дефекты

Метод позволяет обнаруживать:

поверхностные трещины;
усталостные трещины;
шлифовочные трещины;
коррозионные трещины;
поры, выходящие на поверхность;
свищи;
раковины;
дефекты сварных соединений;
нарушения сплошности металла.

Контроль сварных соединений

Капиллярный контроль является одним из наиболее эффективных методов выявления поверхностных дефектов сварных швов.

Контроль позволяет обнаруживать:

трещины;
поры;
непровары, выходящие на поверхность;
подрезы;
дефекты после ремонта сварных соединений.

Метод широко применяется после выполнения сварочных работ и перед вводом оборудования в эксплуатацию.

Преимущества метода

Основными преимуществами капиллярного контроля являются:

высокая чувствительность к поверхностным дефектам;
возможность контроля немагнитных материалов;
выявление мельчайших трещин;
простота применения;
высокая достоверность результатов;
сравнительно низкая стоимость обследования.

Контроль различных материалов

В отличие от магнитопорошкового метода, капиллярный контроль может применяться для:

углеродистых сталей;
нержавеющих сталей;
алюминиевых сплавов;
титана;
никелевых сплавов;
цветных металлов;
керамики и некоторых неметаллических материалов.

Ограничения метода

Метод не позволяет выявлять внутренние дефекты, не имеющие выхода на поверхность.

Для обнаружения внутренних несплошностей рекомендуется использовать:

ультразвуковой контроль (UT);
радиографический контроль (RT);
фазированные решетки (PAUT);
TOFD.

Комплексное обследование

Для получения полной информации о состоянии объекта капиллярный контроль часто выполняется совместно с:

Комплексный подход позволяет существенно повысить достоверность оценки технического состояния оборудования.

Результаты контроля

По итогам обследования заказчику предоставляется:

протокол капиллярного контроля;
схема расположения выявленных дефектов;
фотофиксация индикаций;
результаты обследования;
заключение о техническом состоянии объекта;
рекомендации по ремонту и дальнейшей эксплуатации.

ООО «Газэнергоимпорт» выполняет капиллярный контроль сварных соединений, трубопроводов, резервуаров, металлоконструкций и промышленного оборудования. Работы выполняются квалифицированными специалистами с использованием сертифицированных материалов и соответствуют требованиям действующих нормативных документов.
