Проверка электроизолирующих фланцев

Проверка электроизолирующих фланцев

Назначение электроизолирующих фланцев

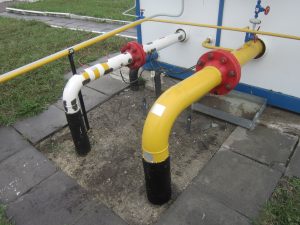

Электроизолирующие фланцевые соединения (ЭИФ, ИФС) предназначены для электрического разделения отдельных участков трубопроводов, технологического оборудования и инженерных систем. Они являются важным элементом систем электрохимической защиты и обеспечивают эффективную работу катодной защиты, предотвращая утечку защитного тока на смежные металлические конструкции.

Нарушение изоляционных свойств фланцевого соединения приводит к снижению эффективности системы электрохимической защиты, увеличению расхода защитного тока и ускоренному развитию коррозионных процессов.

Цели проверки электроизолирующих фланцев

Основными задачами обследования являются:

определение фактического электрического сопротивления изолирующего соединения;
выявление пробоя изоляции;
обнаружение токовых утечек;
оценка эффективности работы электроизолирующего соединения;
определение необходимости ремонта или замены изолирующих элементов;
контроль состояния системы электрохимической защиты.

Признаки неисправности электроизолирующих фланцев

Неисправность изолирующего соединения может проявляться следующими признаками:

снижение защитных потенциалов трубопровода;
увеличение выходного тока станции катодной защиты;
появление паразитных токов;
нарушение электрического разделения защищаемых участков;
ускоренное развитие коррозии в районе фланцевого соединения;
нестабильная работа системы ЭХЗ.

Методы диагностики

Измерение разности потенциалов

Метод позволяет определить наличие электрической связи между сторонами электроизолирующего фланца. Измерения выполняются высокоомным цифровым вольтметром относительно медно-сульфатного электрода сравнения.

Измерение электрического сопротивления

Проводится определение сопротивления между двумя сторонами изолирующего соединения. Полученные значения сравниваются с нормативными требованиями и проектной документацией.

Проверка под воздействием системы катодной защиты

Измерения выполняются при работающей станции катодной защиты и после её отключения. Анализируется изменение потенциалов и распределение защитного тока.

Комплексное обследование системы ЭХЗ

Для получения наиболее достоверных результатов диагностика электроизолирующих фланцев проводится совместно с обследованием системы электрохимической защиты трубопровода, включая измерение защитных потенциалов, обследование станций катодной защиты и контроль состояния изоляционного покрытия.

Порядок проведения работ

Сбор исходной технической документации.
Осмотр электроизолирующего фланцевого соединения.
Проверка состояния изолирующих прокладок, втулок и шайб.
Выполнение электрических измерений.
Анализ полученных результатов.
Подготовка технического отчёта.
Разработка рекомендаций по ремонту или замене.

Результаты обследования

По итогам диагностики заказчик получает технический отчёт, содержащий:

результаты измерений;
оценку работоспособности электроизолирующего фланца;
выявленные дефекты;
рекомендации по устранению нарушений;
заключение о возможности дальнейшей эксплуатации.

Область применения

Диагностика электроизолирующих фланцев выполняется на:

магистральных трубопроводах;
распределительных газопроводах;
нефтепроводах;
продуктопроводах;
тепловых сетях;
водопроводных системах;
резервуарных парках;
промышленных предприятиях.

ООО «Газэнергоимпорт» выполняет диагностику электроизолирующих фланцевых соединений, обследование систем электрохимической защиты и оценку коррозионного состояния трубопроводов с использованием современных измерительных приборов и методик контроля.

Конструкция электроизолирующего фланцевого соединения

Типовое электроизолирующее фланцевое соединение состоит из следующих элементов:

изолирующей прокладки;
изолирующих втулок;
изолирующих шайб;
металлических шайб;
шпилек и гаек;
фланцев трубопровода;
защитного покрытия.

Каждый элемент играет важную роль в обеспечении электрического разделения участков трубопровода. Повреждение хотя бы одного из изоляционных компонентов может привести к потере изолирующих свойств соединения.

Когда необходимо проводить проверку

Проверку электроизолирующих фланцев рекомендуется выполнять:

после монтажа нового соединения;
при вводе объекта в эксплуатацию;
после капитального ремонта трубопровода;
после замены станции катодной защиты;
при изменении режимов работы системы ЭХЗ;
при снижении защитных потенциалов;
при появлении признаков ускоренной коррозии;
в рамках планового технического обслуживания.

Используемое оборудование

При обследовании применяются:

цифровые высокоомные вольтметры;
микроомметры и мегаомметры (в зависимости от методики);
медно-сульфатные электроды сравнения;
серебряно-хлорсеребряные электроды (для морских объектов);
регистраторы потенциалов;
мультиметры;
оборудование для проверки работы системы катодной защиты.

Наиболее распространённые причины отказов

Во время обследования чаще всего выявляются:

пробой изолирующей прокладки;
разрушение изолирующих втулок;
повреждение изолирующих шайб;
попадание влаги внутрь соединения;
загрязнение токопроводящими отложениями;
нарушение затяжки шпилек;
механическое повреждение фланца;
ошибки монтажа;
естественное старение изоляционных материалов.

Последствия неисправности

Нарушение электрической изоляции может привести к:

утечке защитного тока;
увеличению энергопотребления станции катодной защиты;
снижению эффективности электрохимической защиты;
возникновению локальной коррозии;
ускоренному разрушению трубопровода;
сокращению срока службы оборудования;
увеличению затрат на эксплуатацию и ремонт.

Нормативные требования

Проверка электроизолирующих фланцевых соединений выполняется в соответствии с требованиями действующих нормативных документов, проектной документации и регламентов эксплуатирующей организации. При обследовании оценивается электрическое сопротивление соединения, отсутствие паразитных токов и сохранность изолирующих элементов.

Почему необходим комплексный контроль

Проверка электроизолирующего фланца не должна ограничиваться только измерением сопротивления. Для объективной оценки состояния системы рекомендуется одновременно выполнять:

измерение защитных потенциалов;
обследование станций катодной защиты;
контроль изоляционного покрытия;
анализ воздействия блуждающих токов;
проверку электрической непрерывности трубопровода.

Комплексный подход позволяет определить истинную причину снижения эффективности электрохимической защиты и исключить ошибочные выводы.

Почему выбирают ООО «Газэнергоимпорт»

ООО «Газэнергоимпорт» выполняет обследование электроизолирующих фланцевых соединений на объектах нефтегазовой, энергетической и коммунальной инфраструктуры.

Наши специалисты проводят:

измерение сопротивления электроизолирующих соединений;
проверку защитных потенциалов;
контроль работы системы катодной защиты;
диагностику изоляционного покрытия;
анализ воздействия блуждающих токов;
разработку рекомендаций по ремонту и модернизации системы электрохимической защиты.

Часто задаваемые вопросы (FAQ)

Зачем нужны электроизолирующие фланцы?

Они электрически разделяют участки трубопровода и предотвращают утечку защитного тока, обеспечивая эффективную работу системы электрохимической защиты.

Как понять, что фланец неисправен?

На неисправность могут указывать снижение защитных потенциалов, увеличение тока станции катодной защиты, появление паразитных токов и ускоренная коррозия возле соединения. Окончательный вывод делается только по результатам измерений.

Можно ли проверить фланец без остановки трубопровода?

В большинстве случаев да. Основные измерения выполняются без вывода трубопровода из эксплуатации при соблюдении требований безопасности.

Как часто нужно проводить проверку?

Периодичность определяется проектной документацией и регламентом эксплуатации, однако рекомендуется выполнять контроль при плановых обследованиях системы ЭХЗ и после ремонтных работ.
