Вихретоковый контроль (ET)
Назначение вихретокового контроля
Вихретоковый контроль (ET, Eddy Current Testing) является высокоэффективным методом неразрушающего контроля, предназначенным для выявления поверхностных и подповерхностных дефектов в металлических изделиях, измерения толщины покрытий, контроля состояния труб теплообменников и сортировки материалов по их физическим свойствам.
Метод основан на взаимодействии электромагнитного поля преобразователя с контролируемым объектом и широко применяется в энергетике, нефтегазовой отрасли, авиационной промышленности, машиностроении и металлургии.
Принцип метода
При прохождении переменного электрического тока через катушку преобразователя создается электромагнитное поле, которое индуцирует вихревые токи в металле.
Наличие дефектов, трещин, коррозии или изменений структуры материала изменяет параметры вихревых токов, что фиксируется прибором и отображается в виде сигнала.
Анализ изменений сигнала позволяет определить наличие, расположение и характер дефекта.
Основные задачи контроля
Вихретоковый контроль применяется для:
- выявления поверхностных трещин;
- обнаружения подповерхностных дефектов;
- контроля теплообменных труб;
- обнаружения коррозионных повреждений;
- измерения толщины покрытий;
- определения электропроводности материалов;
- сортировки металлов и сплавов;
- контроля труднодоступных участков оборудования.
Объекты контроля
Метод применяется для обследования:
- теплообменников;
- конденсаторов;
- котельного оборудования;
- трубопроводов;
- резервуаров;
- авиационных конструкций;
- деталей машин и механизмов;
- металлоконструкций;
- элементов энергетического оборудования.
Выявляемые дефекты
С помощью вихретокового контроля могут быть обнаружены:
- поверхностные трещины;
- усталостные трещины;
- коррозионные повреждения;
- язвенная коррозия;
- эрозионный износ;
- утонение стенки;
- повреждения теплообменных труб;
- нарушения структуры металла.

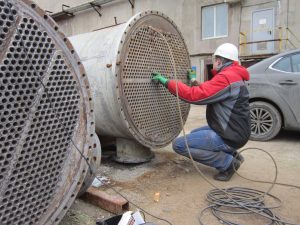

Контроль теплообменных труб
Одной из наиболее распространенных областей применения метода является обследование теплообменников.
Контроль позволяет выявлять:
- внутреннюю коррозию;
- наружную коррозию;
- эрозионный износ;
- трещины;
- механические повреждения;
- дефекты вальцовочных соединений.
Высокая скорость обследования делает метод особенно эффективным при контроле большого количества труб.
Измерение толщины покрытий
Вихретоковый контроль используется для измерения толщины:
- лакокрасочных покрытий;
- защитных покрытий;
- антикоррозионных покрытий;
- металлических покрытий.
Метод обеспечивает высокую точность и не требует повреждения поверхности.
Преимущества метода
Основными преимуществами вихретокового контроля являются:
- высокая чувствительность к дефектам;
- отсутствие необходимости контакта с объектом;
- высокая скорость обследования;
- возможность автоматизации контроля;
- контроль через тонкие покрытия;
- возможность обследования объектов сложной формы;
- отсутствие необходимости использования контактной жидкости.
Ограничения метода
Метод наиболее эффективен для электропроводящих материалов и имеет ограниченную глубину контроля.
Для выявления внутренних объемных дефектов часто применяются дополнительные методы:
- ультразвуковой контроль (UT);
- фазированные решетки (PAUT);
- TOFD.
Комплексная диагностика
Для получения наиболее полной информации вихретоковый контроль рекомендуется выполнять совместно с:
- визуальным и измерительным контролем (VT);
- ультразвуковым контролем (UT);
- магнитопорошковым контролем (MT);
- капиллярным контролем (PT);
- ультразвуковой толщинометрией.
Комплексное применение методов позволяет повысить достоверность оценки технического состояния оборудования.
Результаты контроля
По итогам работ заказчику предоставляется:
- протокол вихретокового контроля;
- результаты измерений;
- перечень выявленных дефектов;
- оценка технического состояния оборудования;
- рекомендации по ремонту и дальнейшей эксплуатации.
